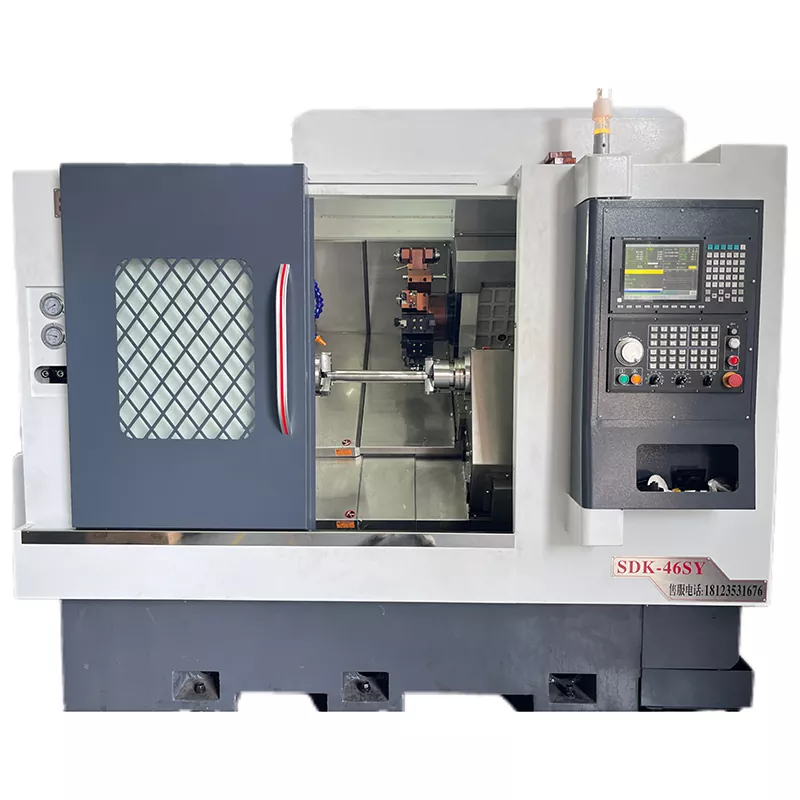

Двойные сжисские машины с ЧПУ

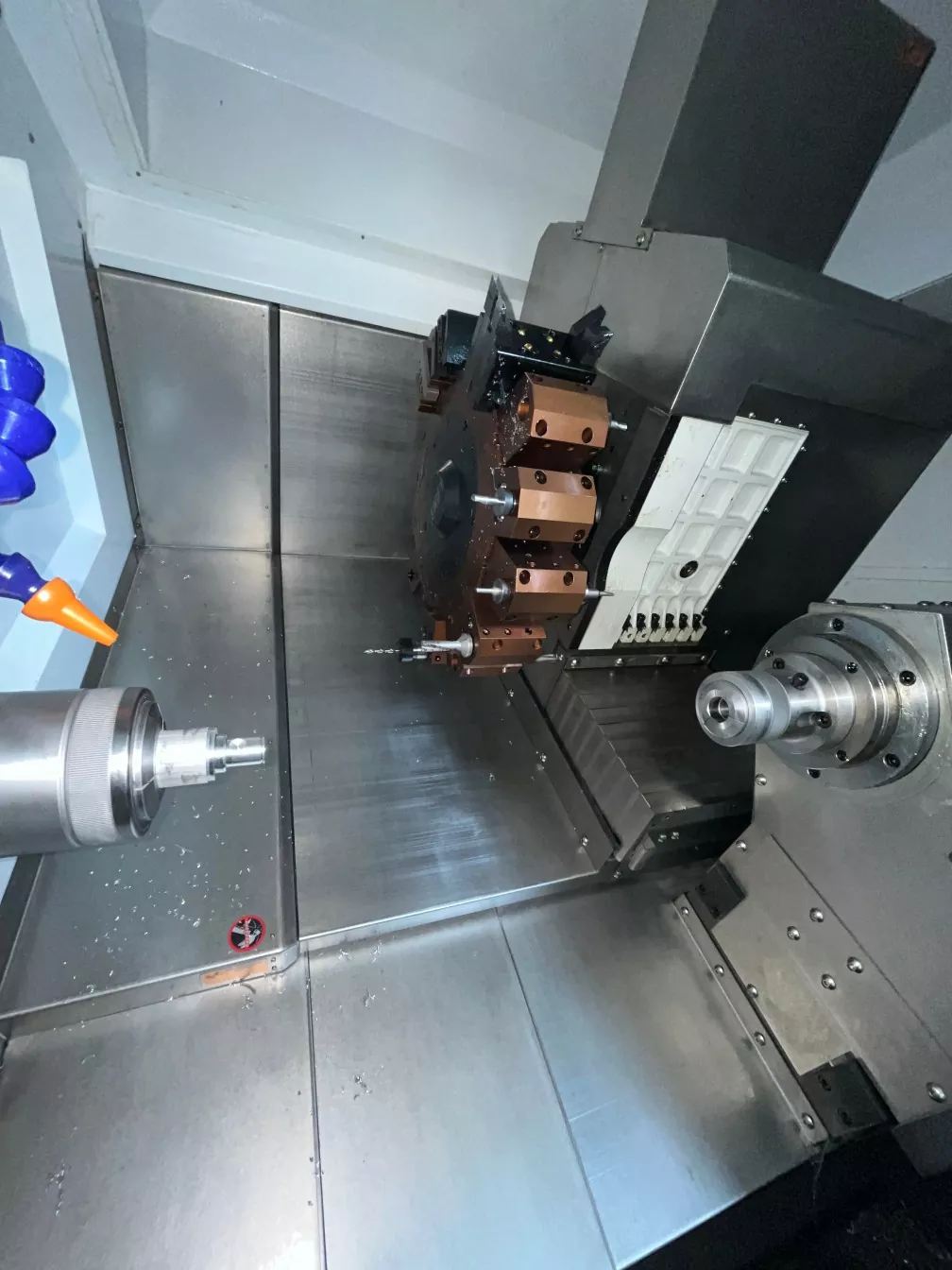

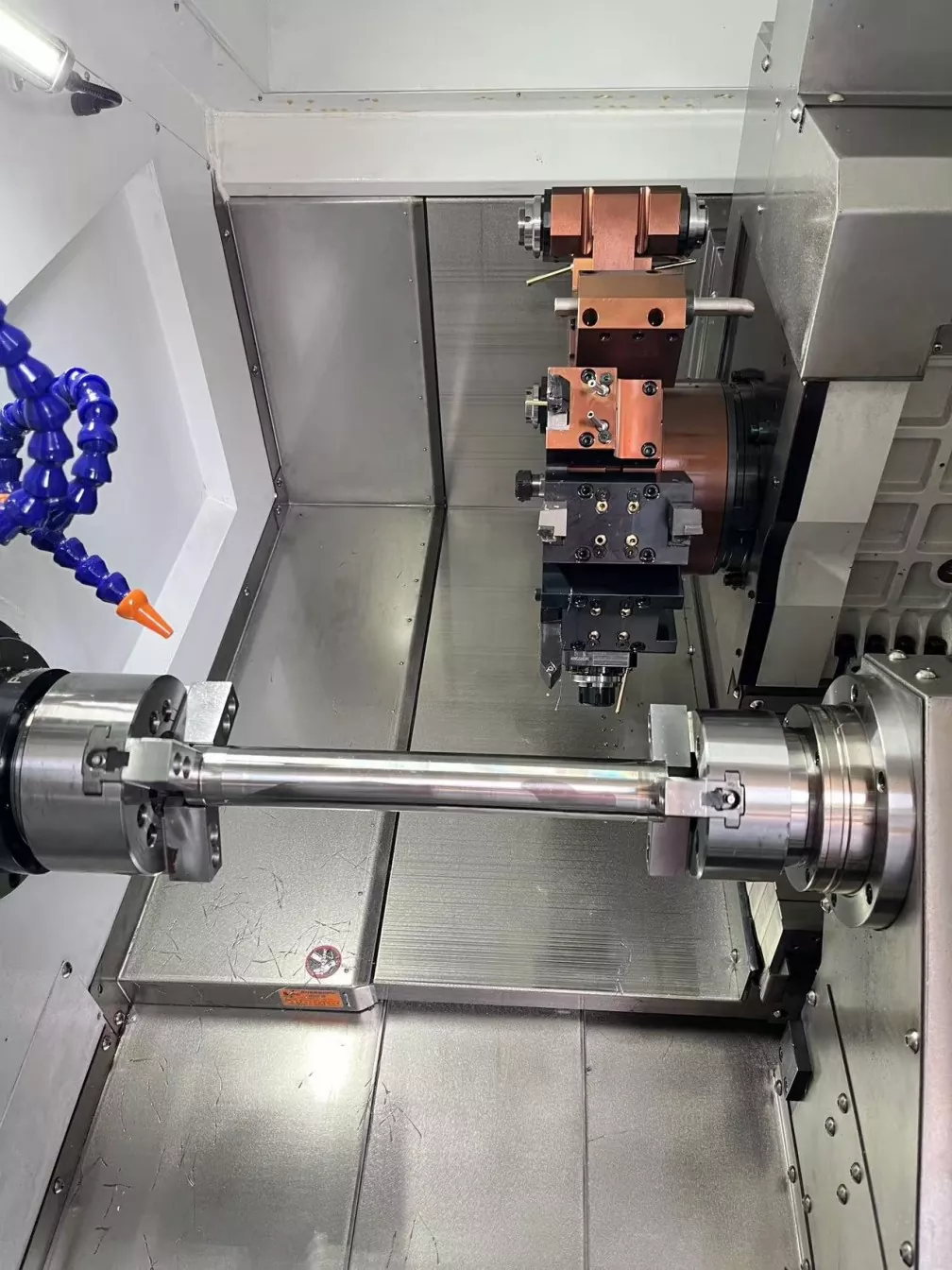

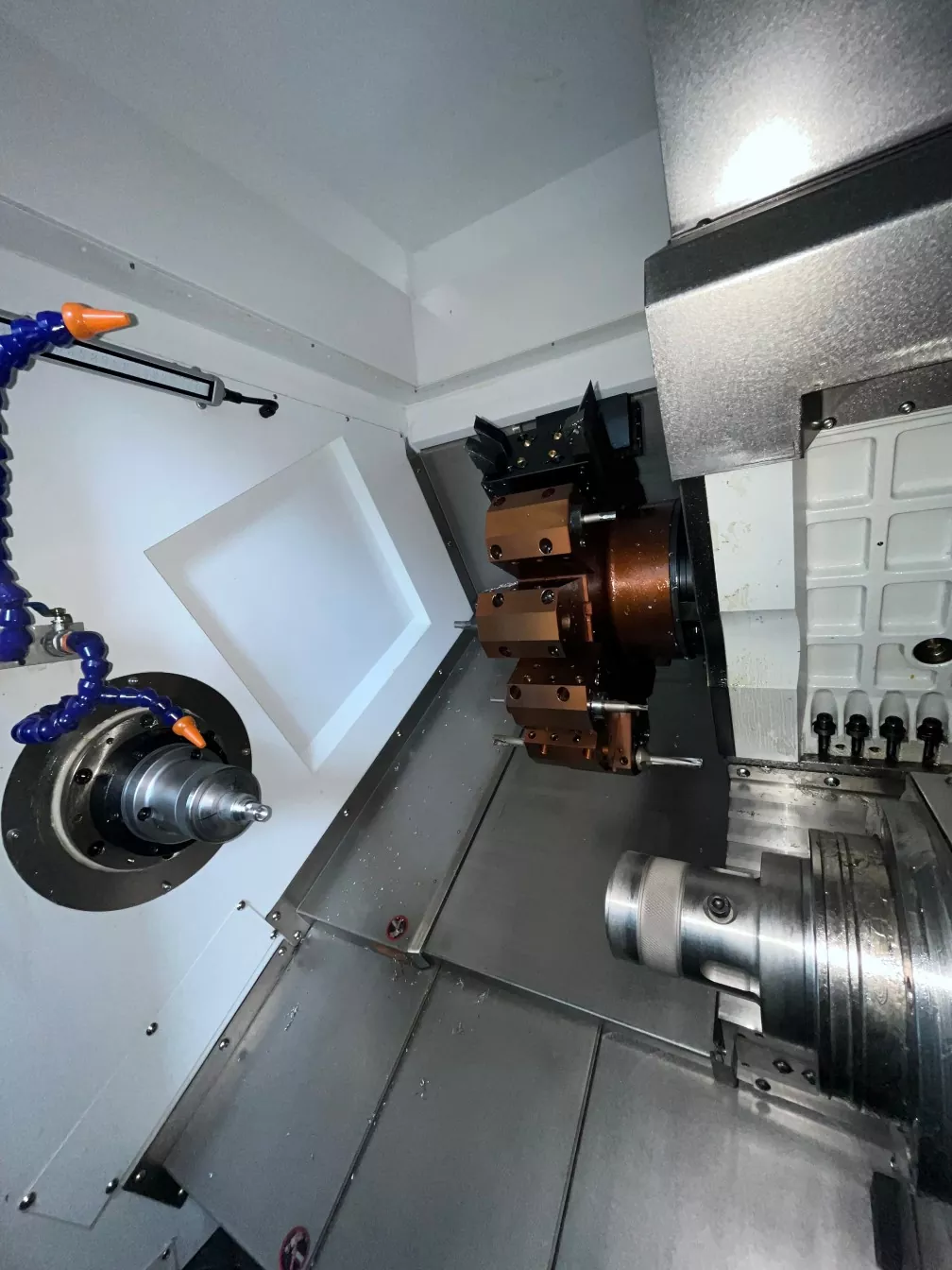

Двойной прямой инструмент с ЧПУ с двойным пиндом ， Как следует из названия, машинный инструмент оснащен двумя шпинциями и башней. Кровать этого типа машинного инструмента обычно оборудована рамой веретена заготовки и рамой Sub Spindle Subspect, а также подвижной башней. Рама веретена и рамка Sub Spindle Porefee Piece используются соответственно для зажима и обработки заготовки, в то время как держатель инструмента отвечает за операции резки.

Отправить запрос

Описание продукта

По сравнению с традиционными турнирами из ЧПУ, двойные прядильщики с ЧПУ с ЧПУ-инструментами имеют более высокую степень автоматизации. Он может достичь автоматической обработки посредством программирования, сокращения ручного вмешательства и ошибок, а также повышения точности и стабильности обработки. Башня может быть установлена на сиденье слайд -рельса с перемещением вверх и вниз, влево и правом, чтобы перейти к соответствующему положению в соответствии с требованиями обработки. Перемещая башню, машина может завершить обработку обоих концов заготовки, еще больше улучшая гибкость обработки.

Параметр продукта (спецификация)

Обработка емкости	46Sy
Вращать кузов кровати	Φ500
Самая большая обработка диаметра	Φ350
Максимальная длина обработки	400 мм
Шпиндель
Веретеной нос	A2-5
Барная апертура	Φ45
Скорость шпинделя	0-4500
Вспомогательный шпиндельный двигатель	A2-4 (моторный шпиндель)
Барная апертура	Φ36
Скорость шпинделя	0-5000
Механическая точность
Повторная точность позиционирования	± 0,005
Веретеной стрельба	≤0,005/100 мм
Веретеное конус	≤0,005/100 мм
X, Z Crosshair	≤0,005/100 мм
X/z Ось быстро движущаяся скорость	24 м/мин
Осевой ход
X-ось-инсульт	220 мм
Z-ось удар	420 мм
Путешествовать ось Y.	± 45 мм/± 50 мм
Моторная мощность
Шпиндель (серво) и мотор	7,5 кВт
X Ось (серво) и мотор	3,1 кВт
Z ось (серво) и мотор	3,1 кВт
Y Ось (серво) и мотор	2,4 кВт
румянец
румянец	BMT45/55
Другой
Масса	4200 кг
Механические размеры	245017502120

Профила и применение продукта

Двойные прядильники с ЧПУ широко используются в обработке деталей в таких отраслях, как ролики, спортивное оборудование, сельскохозяйственное оборудование и автомобильные компоненты. Эти отрасли имеют высокие требования к точности обработки и эффективности деталей, а двойные веретеновые машины с ЧПУ -скандальными инструментами являются идеальным выбором для удовлетворения этих потребностей.
