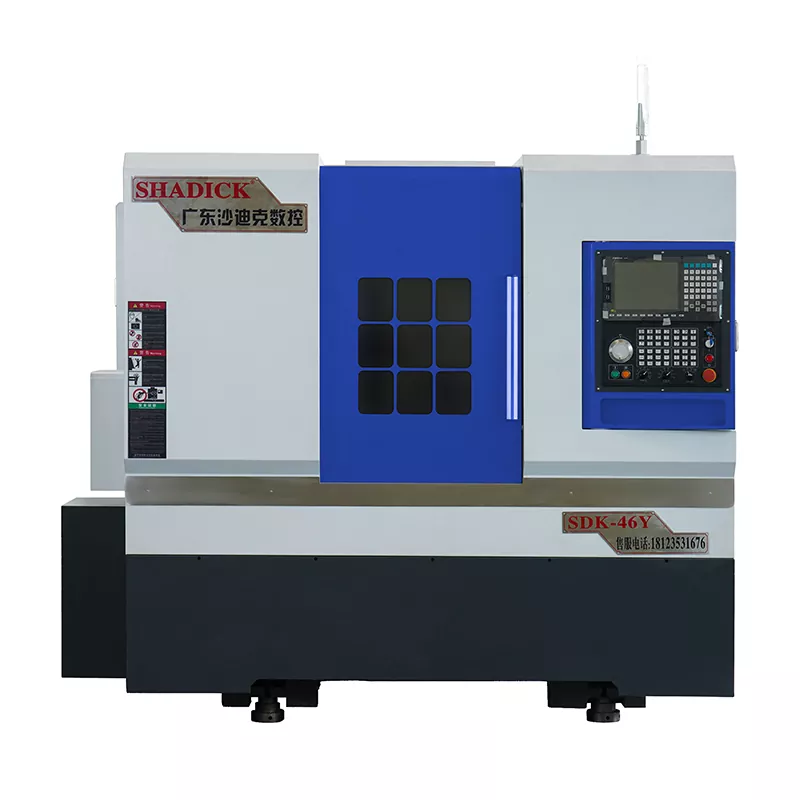

46-х совокупный композитный с ЧПУ

Композитный компьютер с ЧПУ с 46-х совокупностью представляет собой обычно используемой части оборудования в производственной промышленности, сочетающая функции поворота, фрезерования, бурения, постукивания и многого другого, позволяя выполнять несколько задач с помощью одной установки. Наш центр поворота особенно подходит для обработки сложных деталей, таких как тонкие компоненты и сложные изогнутые поверхности, которые часто трудно достичь с высокой эффективностью и точностью с использованием традиционных методов обработки.

Отправить запрос

Описание продукта

Композитный компьютер с ЧПУ с 46-х совокупностью может одновременно выполнять функции из многопроцессового состава, такие как поворот, фрезерование, бурение, постукивание, лакинг и слот.

Ось C шпинделя оснащена магнитным кодером с высоким разрешением, обеспечивая непрерывную индексацию (с точностью индексации до 0,01 градуса). Он собирается коаксиально с помощью машинного инструмента, чтобы обеспечить точность позиционирования и высокую достоверность оси C.

Он принимает полностью закрытую защитную конструкцию, которая эффективно защищает важные компоненты, такие как винты, руководства и подшипники. Это эстетически приятный, стабильный и долговечный.

Он использует операционную систему Taiwan Syntec, которая позволяет быстро позиционировать во время работы с высокой скоростью, эффективно повышая эффективность и точность индексации.

Параметр продукта (спецификация)

Обработка емкости	46y
Вращать кузов кровати	Φ450
Самая большая обработка диаметра	Φ350
Шпиндель
Веретеной нос	A2-5
Барная апертура	Φ46
Скорость шпинделя	0-6000
Механическая точность
Повторная точность позиционирования	± 0,005
Веретеной стрельба	≤0,005/100 мм
Веретеное конус	≤0,005/100 мм
X, Z Crosshair	≤0,005/100 мм
X/z Ось быстро движущаяся скорость	24 м/мин
Хвостое сиденье путешествие
Спецификация рукава для хвостовой оттыки	Мо 5#
Хвостое сиденье путешествие	370 мм
Метод движения хвоста	слайдер
Верхнее расстояние от Чака	450 мм
Диапазон давления сиденья хвоста	5-20 килограммов
Верхний маршрут	120 мм
Структура хвостового сиденья	Точный тип рукава
Осевой ход
X-ось-инсульт	250 мм
Z-ось удар	510 мм
Ось y-инсульт	± 35 мм
Моторная мощность
Шпиндель (серво) и мотор	7,5 кВт
X Ось (серво) и мотор	3,1 кВт
Z ось (серво) и мотор	3,1 кВт
Y Ось (серво) и мотор	2,4 кВт
Мотор мощности	5,5 кВт
15- Станционная башня (BMT40)	Король ЧПУ из Тайваня, Китай
Power Head 0 - степень	2
Power Head 90 - степень	2
Другой
Масса	3600 кг
Механические размеры	285017802040

Профила и применение продукта

Комплекс поворота с хвостовой инстанцией представляет собой универсальное оборудование для обработки, которое сочетает в себе функции поворота и фрезерования и оснащено устройством для хвостовой компании для поддержки обработки различных заготовков. Эта высокая точность, высокая точность, высокая эффективность и способность для обработки сложных сложных рабочих заготовков делает его широко используемым в нескольких отраслях промышленности высокой точностью и способностью обработки сложных трудовых заготовков, которые широко используются в нескольких отраслях.

Детали производства

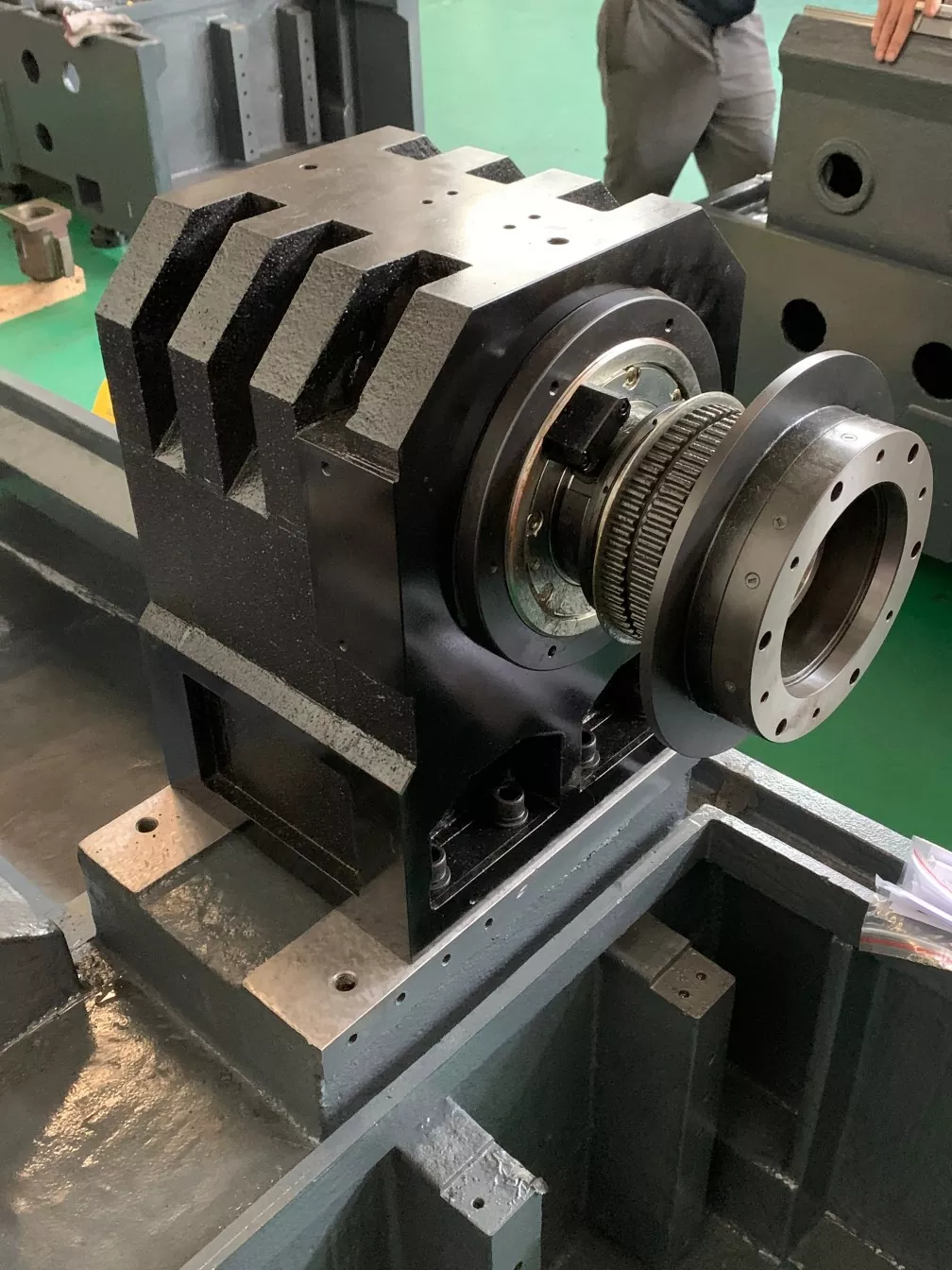

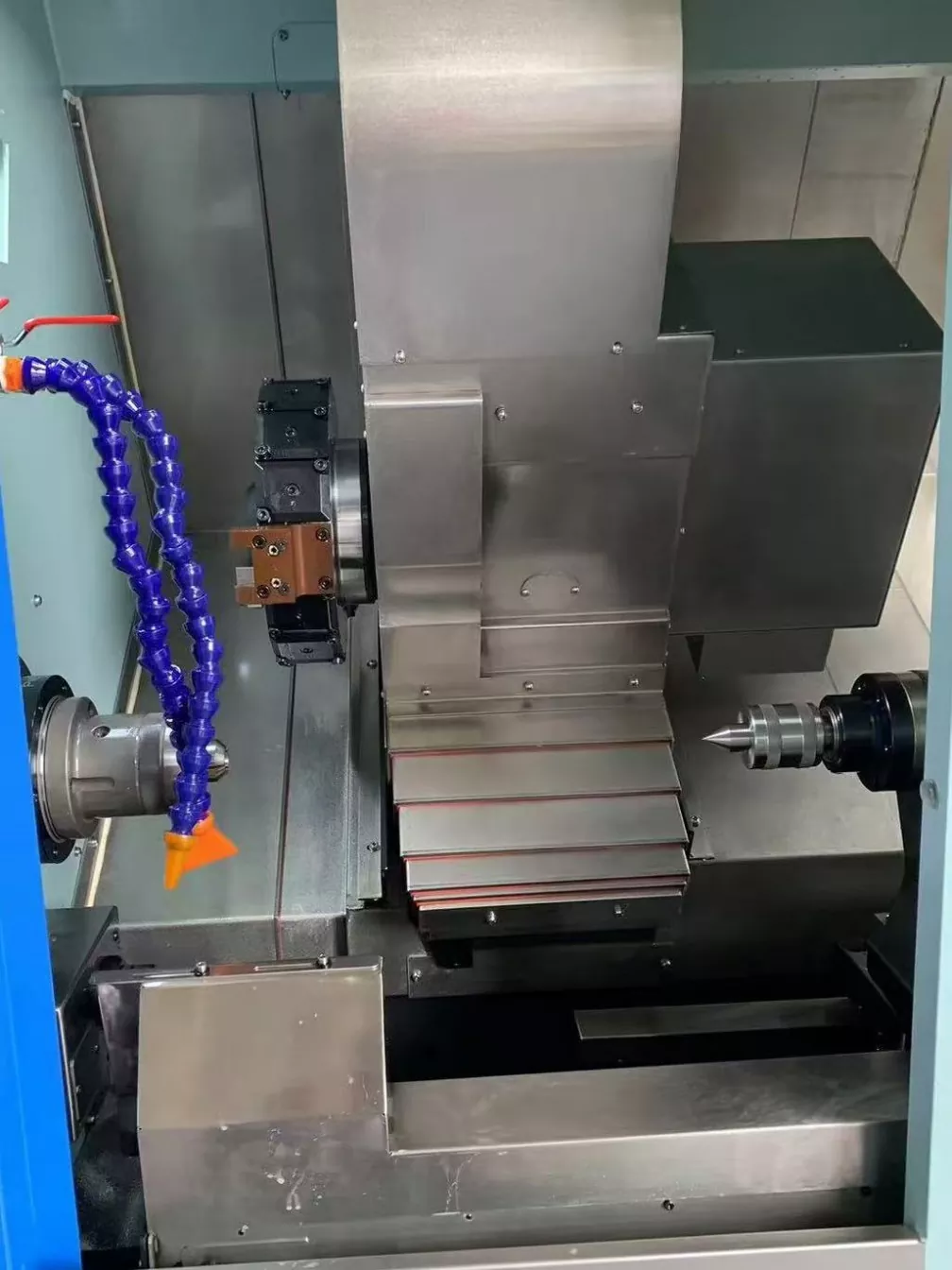

46-хвостока для композитной машины с ЧПУ. Внутренняя структура машины.

15-станционная башня может загружать больше инструментов. При обработке сложных деталей нет необходимости часто менять инструменты, что уменьшает время простоя, вызванное изменением инструмента, и повышает эффективность обработки.
