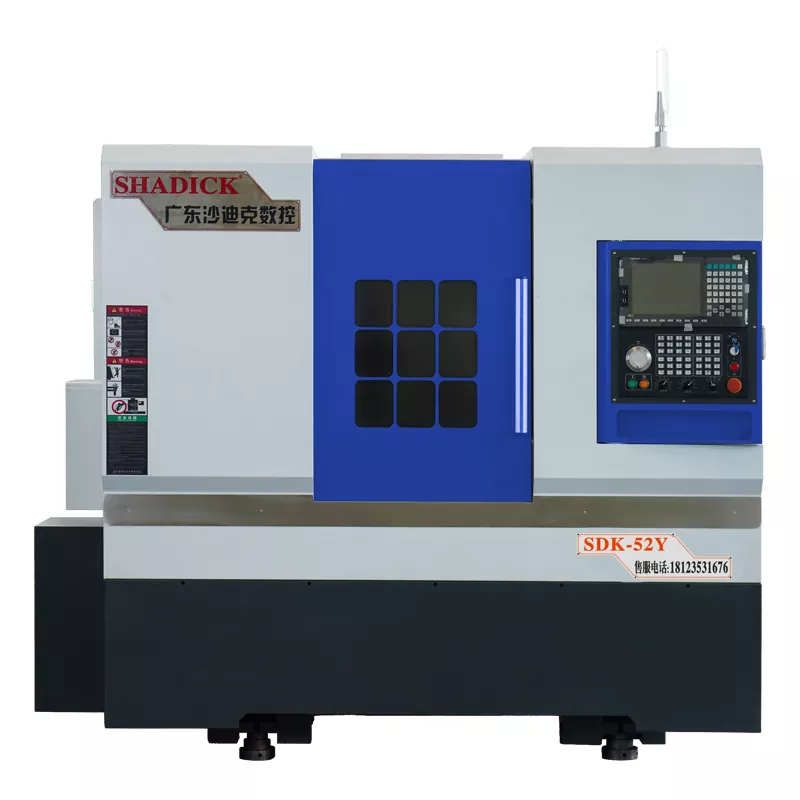

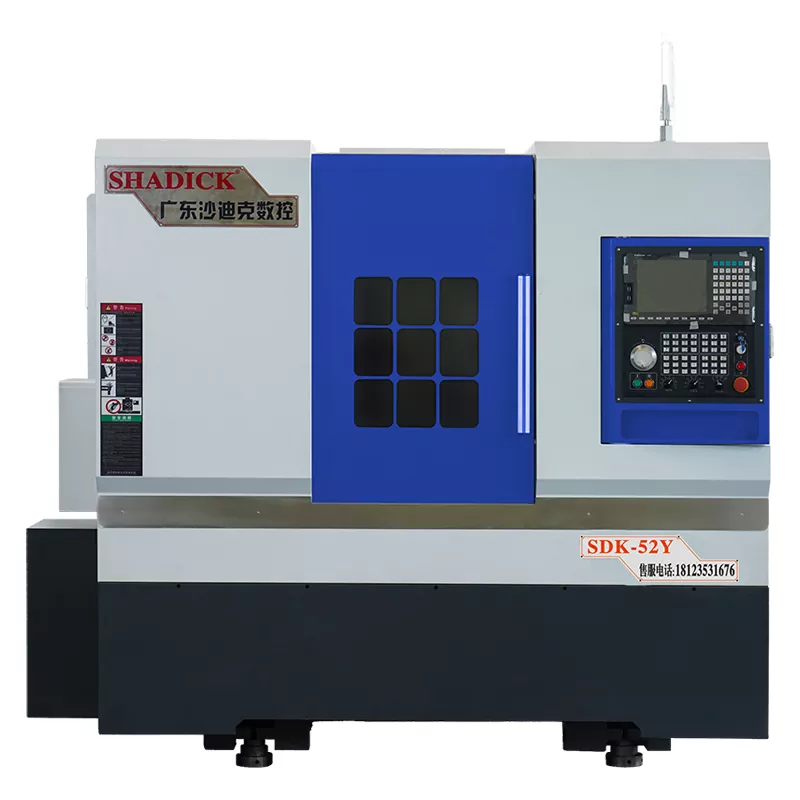

Интерполированные машины с ЧПУ для оси Y

Интерполированные стеклянные машины с ЧПУ с осью оси Y, в качестве передовой модели в серии комплексных машин с токарной точки зрения, использует его уникальный метод обработки, которая сочетает в себе гибкое перемещение движения X-оси с точным вертикальным смещением оси Y, для достижения эффективного интеграции многопроцессового механизма. Этот инновационный дизайн не только значительно повышает эффективность производства, но и плавно выравнивается с неотложными требованиями современного производства для эффективного и высококачественного производства.

Отправить запрос

Описание продукта

Наши интерполированные составные машины с ЧПУ с оси Y оснащены импортированными высокими линейными гидами, роликовыми винтами и точными подшипниками.

Он полностью использует наибольшие преимущества четырех - оси тяжелой резки и высокой жесткости.

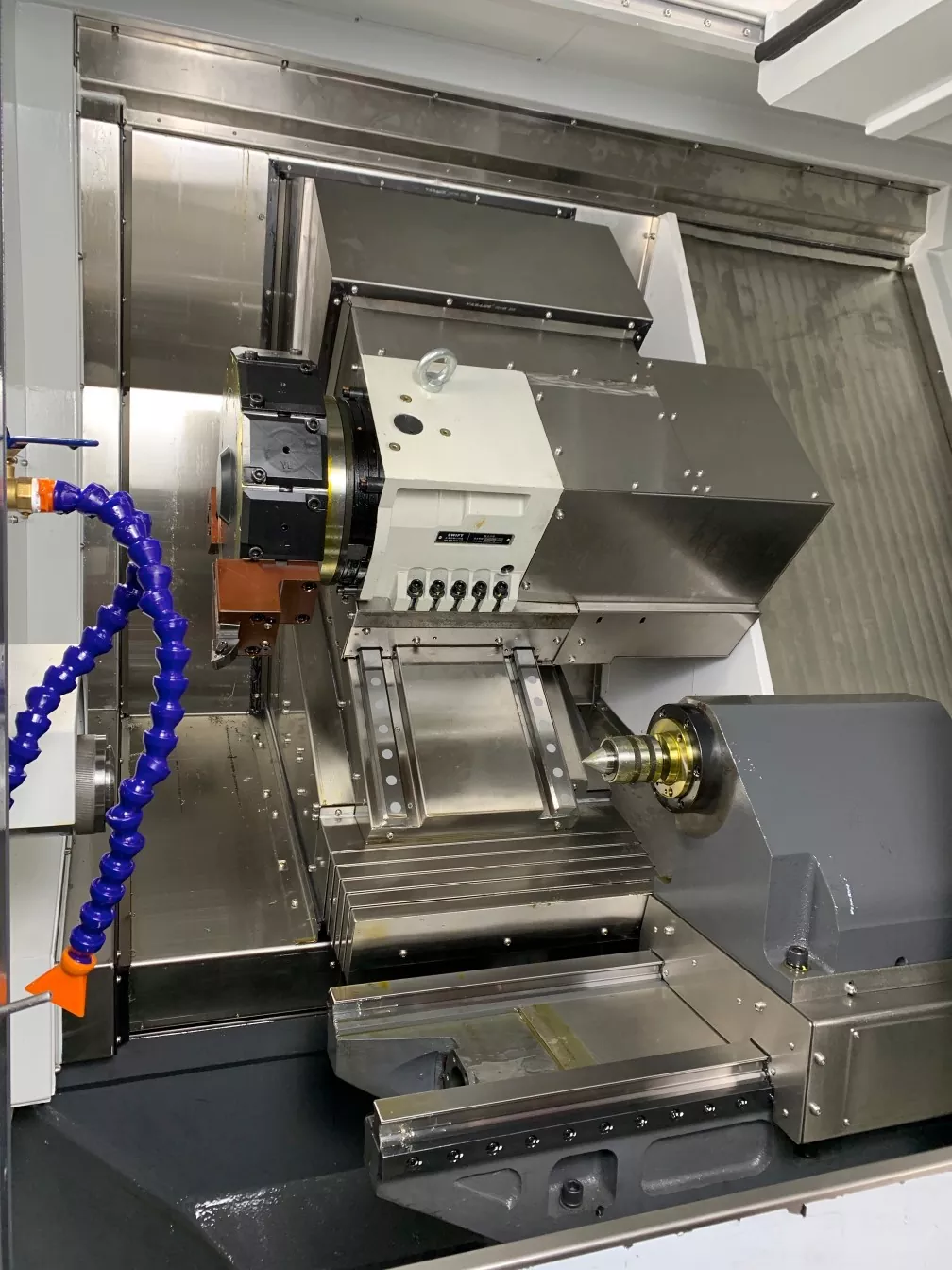

Это механическая машина для обработки состава, с интерполированной башней с осью Y и центром хвостовой стука, новой моделью, которая заменяет прямую машину оси Y.

Программируемый гидравлический центр хвостовой стука позволяет операции с одним ключом расширять или убирать, что облегчает простую заготовку. Он имеет двухступенчатый контроль (быстро и медленно).

Power Bugrel используется для обработки деталей высокой критики, а интерполированная силовая головка оси Y может использоваться в сочетании с функцией состава разгона для комплексных деталей машины.

Плодовое стекло из машинного инструмента принимает высокий уровень рельса с соотношением угла 15:30 градусов, что может эффективно гарантировать, что станок не будет деформироваться во время долгосрочной работы, и он обладает хорошей жесткостью и сильной стабильностью.

Параметр продукта (спецификация)

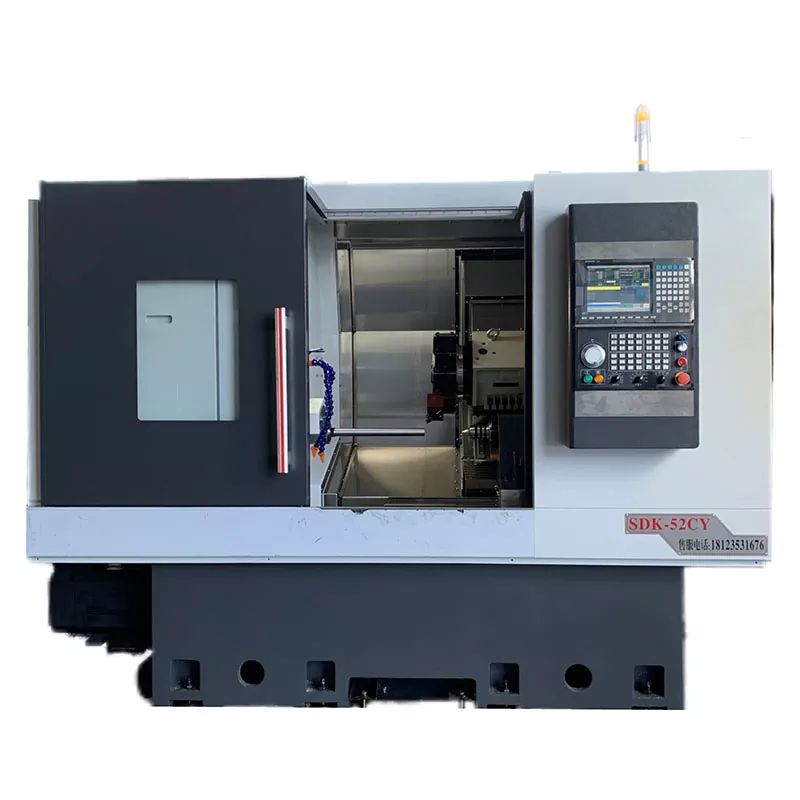

Обработка емкости	52cy
Вращать кузов кровати	Φ600
Самая большая обработка диаметра	Φ350
Шпиндель
Веретеной нос	A2-6
Барная апертура	Φ52
Скорость шпинделя	0-4500
Механическая точность
Повторная точность позиционирования	± 0,005
Веретеной стрельба	≤0,005/100 мм
Веретеное конус	≤0,005/100 мм
X, Z Crosshair	≤0,005/100 мм
X/z Ось быстро движущаяся скорость	24 м/мин
Хвостое сиденье путешествие
Спецификация рукава для хвостовой оттыки	Мо 4#
Хвостое сиденье путешествие	500 мм
Метод движения хвоста	слайдер
Верхнее расстояние от Чака	630 мм
Диапазон давления сиденья хвоста	5-20 килограммов
Верхний маршрут	120 мм
Структура хвостового сиденья	Точный тип рукава
Осевой ход
Хисский радиус оси	260 мм
Z-ось удар	620 мм
Ось y-инсульт	﹢ 60 мм 68 мм
Моторная мощность
Шпиндель (серво) и мотор	11 кВт
X Ось (серво) и мотор	3,1 кВт
Z ось (серво) и мотор	3,1 кВт
Y Ось (серво) и мотор	2,4 кВт
Мотор мощности	5,5 кВт
румянец
румянец	BMT55
Другой
Масса	5000 кг
Механические размеры	290019502100

Профила и применение продукта

Межполированные составные инструменты с ЧПУ для оси Y широко используются в различных производственных отраслях, особенно при обработке высоких и сложных деталей, таких как стыковочные вставки, автомобильные детали, медицинское оборудование и т. Д., Которые имеют значительные преимущества. Кроме того, его также можно использовать для обработки деталей со сложными геометрическими формами, различными размерами и высокими требованиями точности, такими как цилиндрические поверхности, конические поверхности, ступенчатые поверхности, сферические поверхности и другие типы вращающихся поверхностей.

Детали производства

Он управляется и управляется винтовым стержнем и сервоприводом. Инструкции по программе для движения и тяги могут быть установлены, а операция проста.

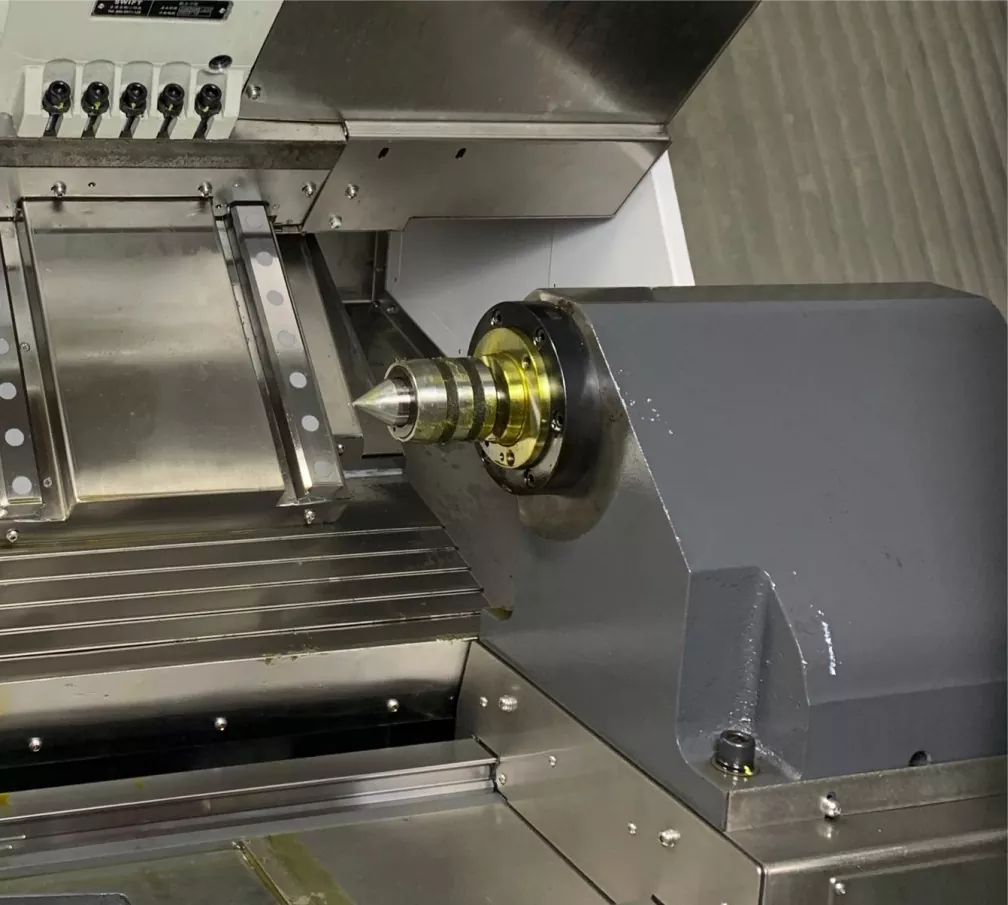

Он принимает конструкцию программируемой гидравлической хвостовой стука, что облегчает обеспечение округлости и концентричности при обработке сверхпрочных и тонких частей вала.

Программируемая гидравлическая хвостовая стук может контролировать вперед, обратное движение и остановку хвостовой бактерий через M-коды и K-коды. Более того, это позволяет производить произвольную регулировку давления. Это просто, удобно, безопасно и надежно.
