Композитная машина с ЧПУ 522

Shadick 522-Tailstock Composite Cnc Machine может быть гибко настроен с обычным или программируемым гидравлическим хвостовым хвостом в соответствии с потребностями клиента. Обыкновенный гидравлический хвостовой стук прост в эксплуатации, но его гибкость и точность ограничены; С другой стороны, программируемая гидравлическая хвостовая леса полагается на усовершенствованное управление программированием для достижения высокой точности и гибкой обработки, отвечающих сложным требованиям.

Отправить запрос

Описание продукта

Ось Y Power Turret ось Y составной машины с ЧПУ Shadick 52-х композитной с ЧПУ управляется 4 линейными направляющими или двумя затвердеваемыми направляющими, что значительно повышает точность и высокую жесткость.

Он оснащен программируемым гидравлическим хвостовым хвостом. Только с одним нажатием кнопки вы можете расширить или отозвать хвостовой банк, что облегчает зажимной заготовки. Он имеет двухступенчатый контроль (быстро и медленно).

Он выполняет функцию четырех - обработка оси для поворота, фрезерования, бурения, постукивания и т. Д., И может завершить бурение и постукивание на кончиках вала.

Башня мощности может использоваться для машины высокой экраны. Верна и истинную ось питания может быть объединена с функцией составления разгона с помощью комплексных деталей машины.

Он может выполнять крупномасштабную точную обработку на деталях стальной и нержавеющей стали, а также бурение и постукивание на кончиках вала. Машина с хвостом может обрабатывать детали с длинным валом.

На стороне есть модуль функционального инструмента, который может выполнять такие функции, как бурение, постукивание и фрезерование, обеспечивая точное бурение и фрезерование различных частей вала.

Мотор питания имеет мощность 5,5 кВт и оснащен автономной системой охлаждения. Его максимальная скорость вращения может достигать 8000 оборотов в минуту. Он может выполнять 24-часовую обработку без перегрева или вызвать сигнал тревоги.

Параметр продукта (спецификация)

Обработка емкости	52y
Вращать кузов кровати	Φ500
Самая большая обработка диаметра	Φ350
Шпиндель
Веретеной нос	A2-6
Барная апертура	Φ52
Скорость шпинделя	0-6000
Механическая точность
Повторная точность позиционирования	± 0,005
Веретеной стрельба	≤0,005/100 мм
Веретеное конус	≤0,005/100 мм
X, Z Crosshair	≤0,005/100 мм
X/z Ось быстро движущаяся скорость	24 м/мин
Хвостое сиденье путешествие
Спецификация рукава для хвостовой оттыки	Мо 5#
Хвостое сиденье путешествие	420 мм
Метод движения хвоста	слайдер
Верхнее расстояние от Чака	450 мм
Диапазон давления сиденья хвоста	5-20 килограммов
Верхний маршрут	120 мм
Структура хвостового сиденья	Точный тип рукава
Осевой ход
X-ось-инсульт	260 мм
Z-ось удар	520 мм
Ось y-инсульт	± 45 мм/± 50 мм
Моторная мощность
Шпиндель (серво) и мотор	11 кВт
X Ось (серво) и мотор	3,1 кВт
Z ось (серво) и мотор	3,1 кВт
Y Ось (серво) и мотор	2,4 кВт
Мотор мощности	5,5 кВт
12- Станционная башня (BMT45)	Король ЧПУ из Тайваня, Китай
Power Head 0 - степень	2
Power Head 90 - степень	2
Другой
Масса	3700 кг
Механические размеры	285017802040

Функция продукта и приложение

Инструмент из составного аппарата по поворотам по своей природе обладает высокой эффективностью и многофункциональностью. Он способен выполнять различные задачи обработки в одном зажиме, что делает его очень подходящим для производственной отрасли, которая требует эффективного производства. Это применимо к длительной обработке в таких отраслях, как автомобильные детали, трансмиссионная отрасль и ветроэнергетика.

Детали производства

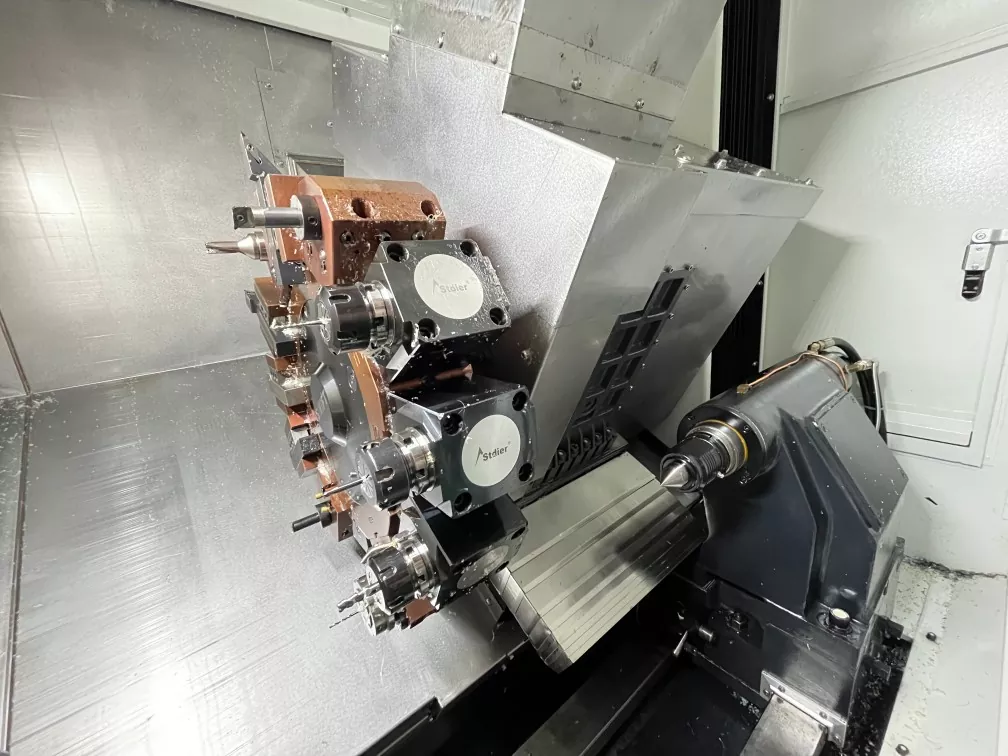

52-талонная композитная машина с ЧПУ. Внутренняя структура машинного инструмента ， BMT55-управляемая башня повышает надежность индексации и обеспечивает высокую жесткость во время фрезерования.
