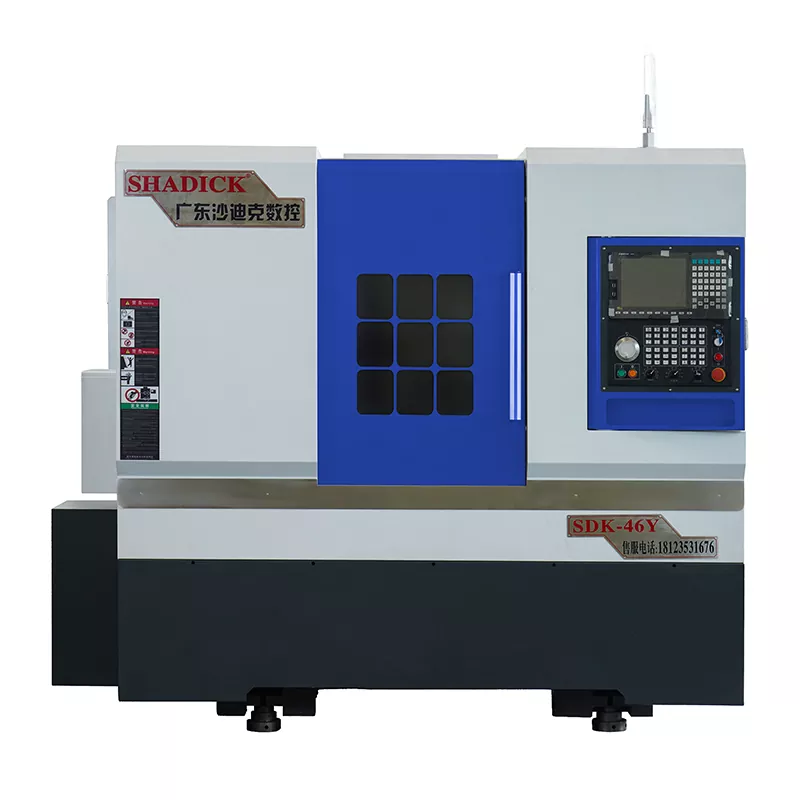

46-летние и фрезерные составные инструменты с ЧПУ

Shadick не только обеспечивает высококлассные 46-летние и фрезерные составные машины, но также превосходят индивидуальные услуги. Наша техническая команда будет тщательно разработать процесс потока, настраивать инструменты и решения для автоматизации планов, основанные на конкретных потребностях каждого клиента, действительно предоставляя «универсальное» решение для всех клиентов. Выбор Shadick означает выбор производственного партнера, который может достичь эффективных и беззаботных операций.

Отправить запрос

Описание продукта

Наши стажировки с ЧПУ 46, обращающимися и фрезерованием, используют истинное управление башней с осью Y для выполнения сложной обработки деталей.

Каждая ось оснащена импортированными высокими линейными направляющими, роликовыми винтами и точными подшипниками.

Он может выполнять крупномасштабную точную обработку стальных деталей и нержавеющей стали, а также бурение и постукивание концов вала.

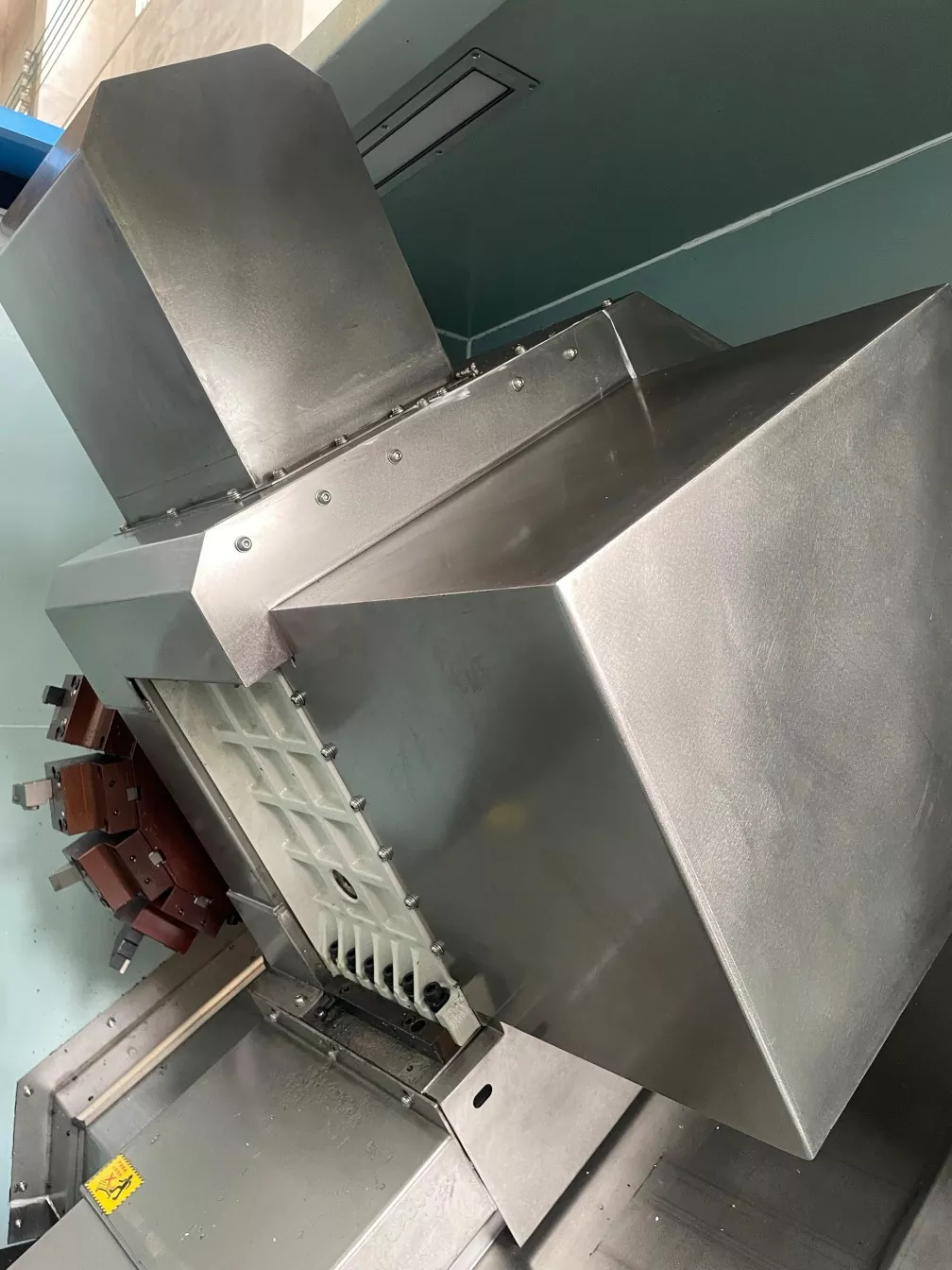

Ось Y у башни с прямым соединением применяет 4-проводной рельс/двойной жесткий контроль железнодорожных рельсов, что значительно повышает точность и высокую жесткость.

Параметр продукта (спецификация)

Обработка емкости	46y
Вращать кузов кровати	Φ450
Самая большая обработка диаметра	Φ350
Шпиндель
Веретеной нос	A2-5
Барная апертура	Φ46
Скорость шпинделя	0-6000
Механическая точность
Повторная точность позиционирования	± 0,003
Веретеной стрельба	≤0,005/100 мм
Веретеное конус	≤0,005/100 мм
X, Z Crosshair	≤0,005/100 мм
X/z Ось быстро движущаяся скорость	24 м/мин
Осевой ход
Радиус оси X.	250 мм
Z-ось удар	400 мм
Ось y-инсульт	± 35 мм
Моторная мощность
Шпиндель (серво) и мотор	7,5 кВт
X Ось (серво) и мотор	3,1 кВт
Z ось (серво) и мотор	3,1 кВт
Y Ось (серво) и мотор	2,4 кВт
Мотор мощности	5,5 кВт

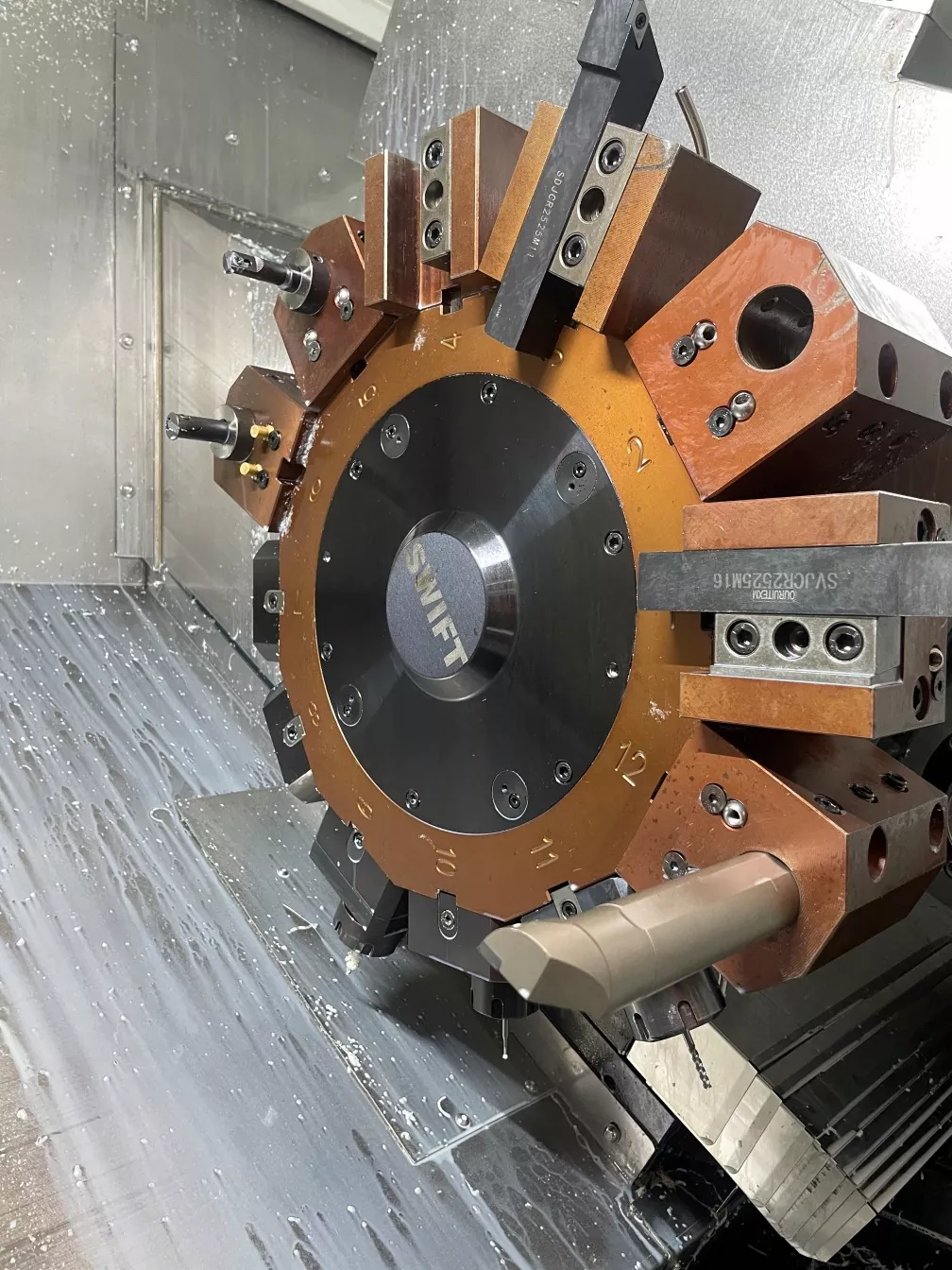

12 - Станция силовой башни (BMT40)	Король ЧПУ из Тайваня, Китай
Power Head 0 - степень	2
Power Head 90 - степень	2
Другой
Масса	3600 кг
Механические размеры	273017101920

Профила и применение продукта

Шадик 46-летний и фрезерный составной машины с ЧПУ объединяет функции токарного станка и обрабатывающего центра. Он специально разработан для обработки продуктов с высокими требованиями для точности, концентричности и коаксиальности. Обычно он используется для обработки запасных частей в таких областях, как автомобильная промышленность, аэрокосмическая и производственная промышленность. С помощью одного зажима он может завершить обработку сложных деталей, сокращать время производства и снизить затраты.

Детали производства

46-летний и фрезерный составной машины.

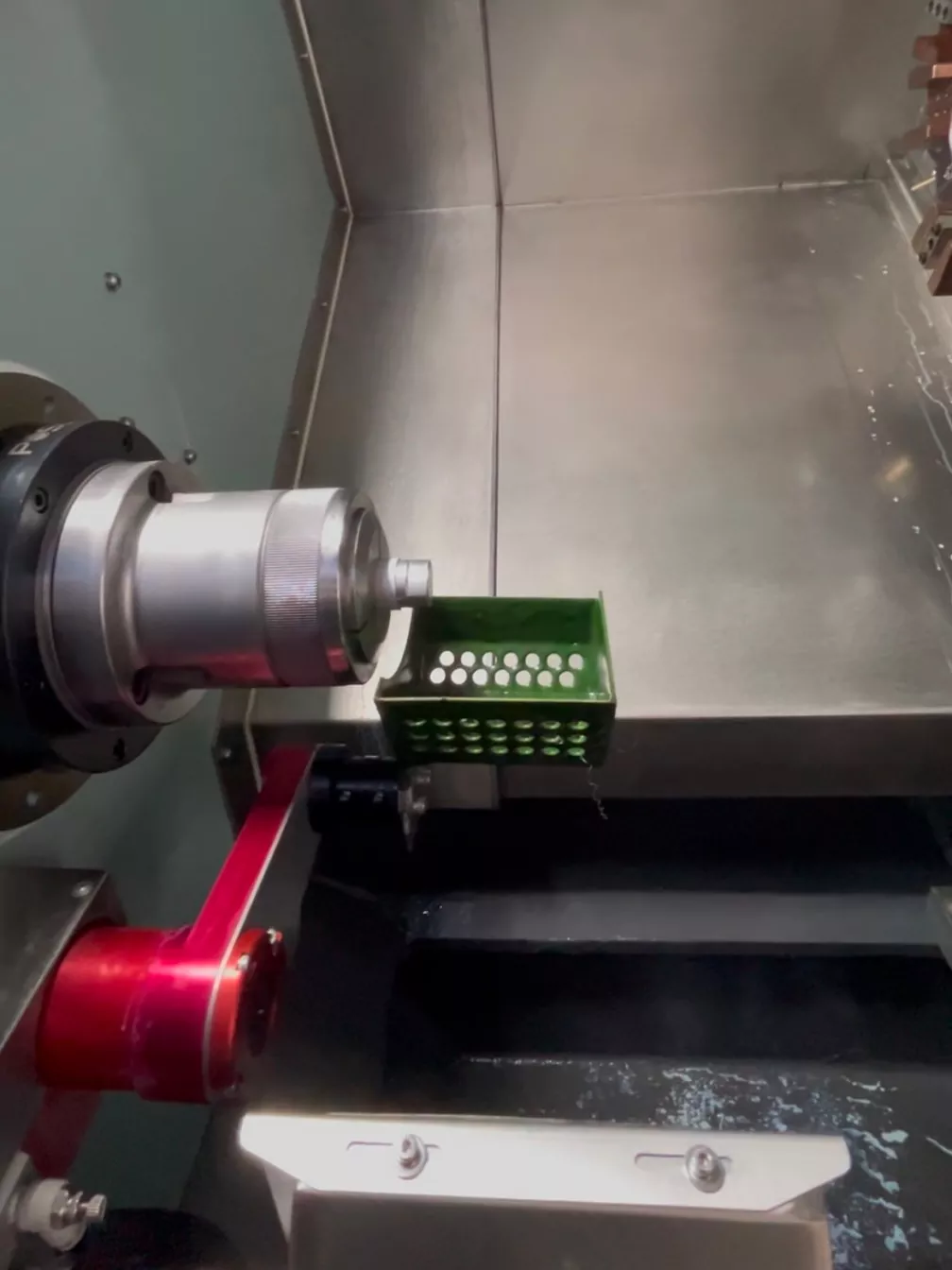

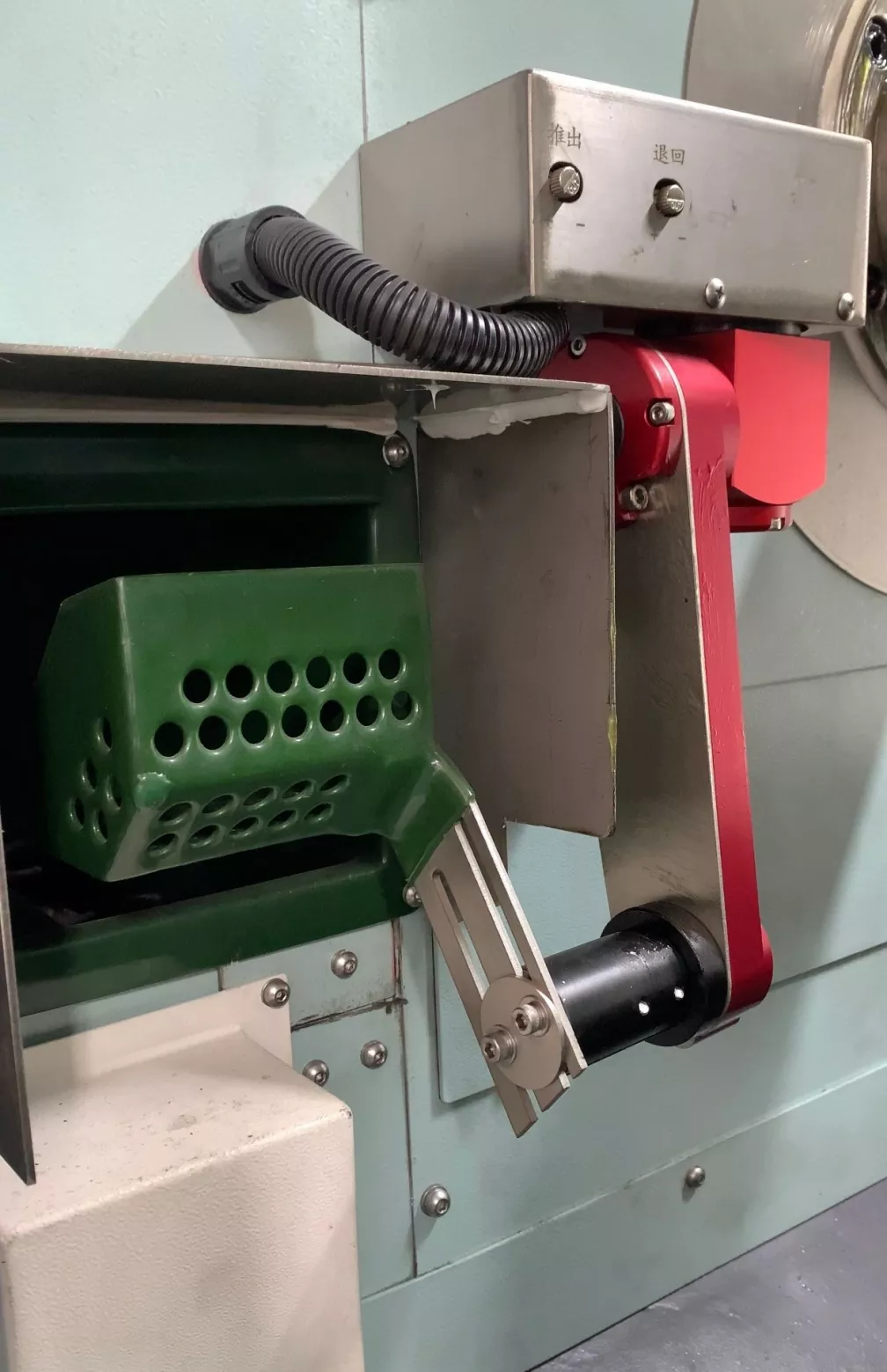

Наше оборудование обеспечивает дополнительную установку коллекционера заготовки и автоматического подачи в соответствии с потребностями клиентов, которые могут сэкономить время и труд и снизить затраты.
